Publicação 2711P-UM001J-PT-P – novembro 2009 43
Instalação Capítulo 2

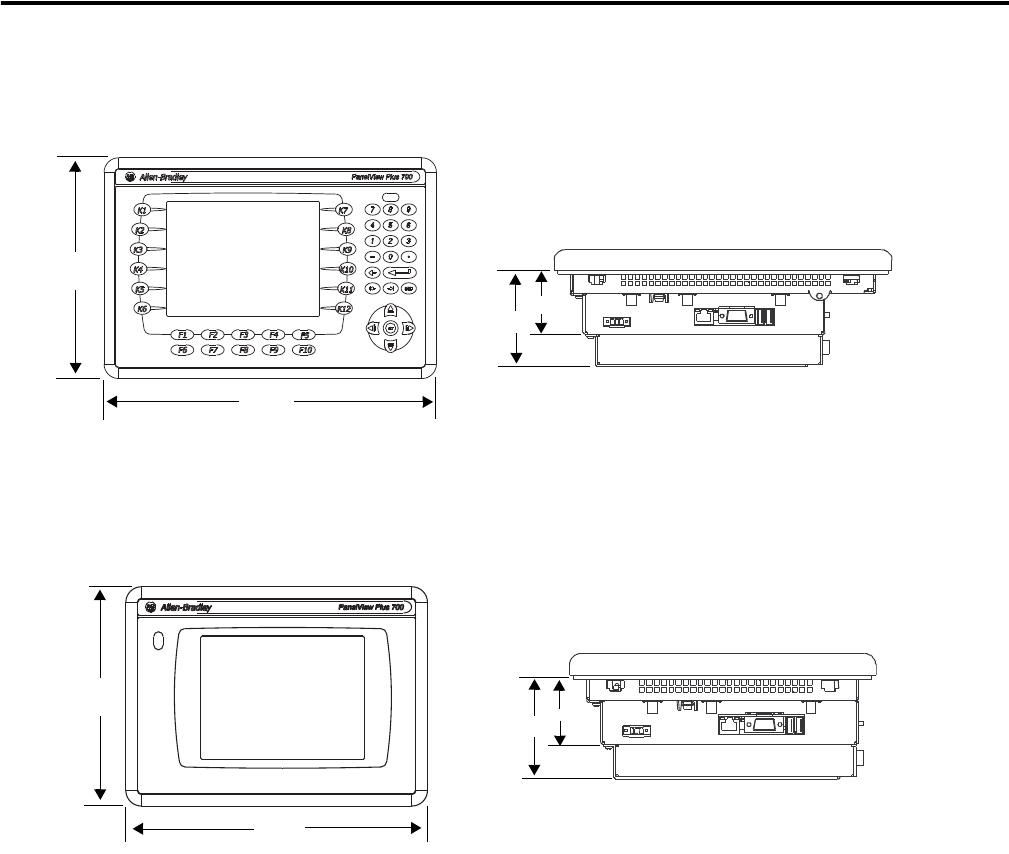

Dimensões do PanelView Plus e PanelView Plus CE 700
As dimensões de profundidade são exibidas para:
unidade de configuração base (módulo de visor e módulo de lógica).
unidade de configuração base com módulo de comunicação.
Terminal touchscreen 700
179
(7,04)
246
(9,68)
290
(11,40)
193
(7,58)
a 55 (2,18) Tela do Módulo de Lógica
b 83 (3,27) Tela para Módulo de Comunicação
a 55 (2,18) Tela do Módulo de Lógica
b 83 (3,27) Tela para Módulo de Comunicação
b
a
a
b
Terminal 700 de teclado numérico ou teclado numérico/touchscreen
