Componentes Modulares
Os terminais utilizam componentes modulares que permitem configuração,
instalação e upgrades flexíveis. É possível pedir itens como componentes
separados ou montados na fábrica conforme a sua configuração.
Unidade de configuração base
A unidade de configuração base do terminal consiste em:
• módulo de visor (700, 1000, 1250, 1500) com entrada por teclado,
touchscreen ou teclado e touchscreen.
• módulo de lógica.
O módulo de lógica contém:
• alimentação 24 Vcc (18 a 32 V) ou alimentação CA (85 a 264 V)
• SDRAM e memória flash, diversos tamanhos.
• porta Ethernet 10/100 Base T
• porta serial RS-232 para transferências de arquivos, impressão e
comunicações de controlador de lógica.
• duas portas USB para conectar mouse, teclado ou impressora.
• slot de cartão para cartões CompactFlash tipo I.
• relógio em tempo real com energia de apoio por bateria.

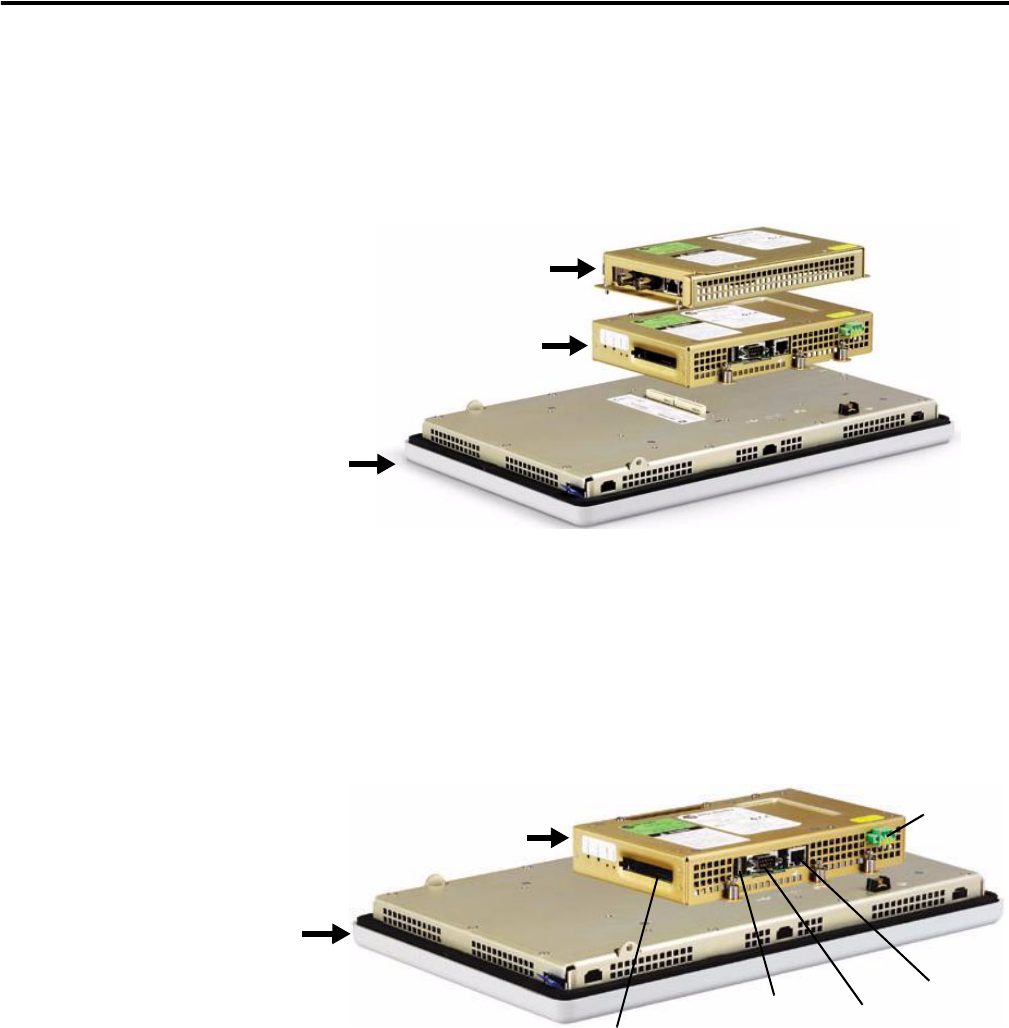

Módulo do visor
Módulo de lógica
Módulo de comunicação
Entrada de
alimentação,
CA ou CC
Porta Ethernet
Porta serial
Slot do cartão CompactFlash
Portas USB
Módulo de lógica
Módulo do visor
