Capítulo 7 Conexões do terminal

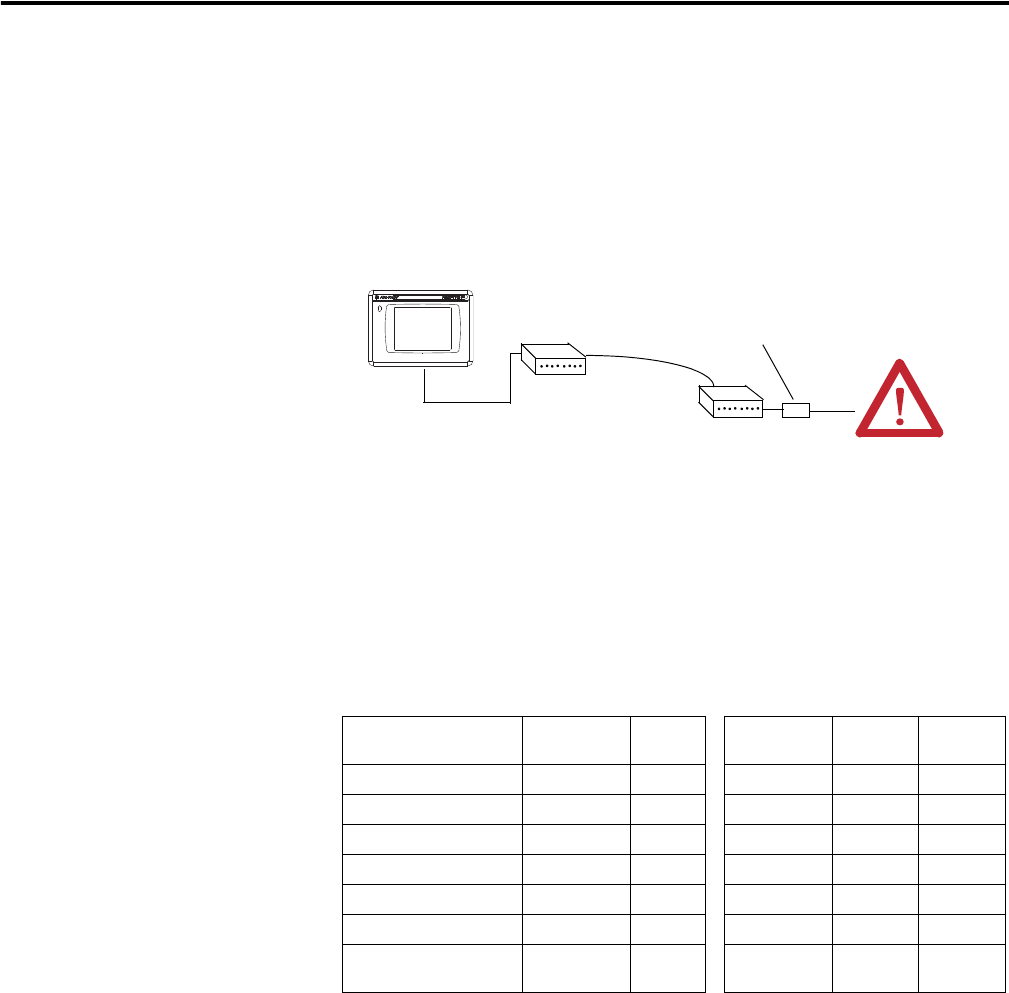

Conexão por modem
A comunicação por modem de cabo ou rádio é possível entre o terminal e o
controlador. Cada um dos modems deve ser capaz de suportar comunicação
duplex total. Consulte o manual de usuário do seu modem para obter detalhes
sobre ajustes e configuração.
Construir um cabo de modem nulo
Para construir um cabo de modem nulo, consulte essa pinagem.
Pinagem de modem nulo
PanelView
Plus 9 pinos
Modem
de 9 pinos
PanelView
Plus 9 pinos
Modem de
25 pinos
FG
(aterramento de carcaça)
-- - 1FG
TD (dados de transmissão) 3 2 3 3 RD
RD (dados de recepção) 2 3 2 2 TD
RTS (solicitação de envio) 7 8 7 5 CTS
CTS (pronto para enviar) 8 7 8 4 RTS
SG (terra de sinal) 5 5 5 7 SG
DSR (Data Set Ready) 6 4 6 20 DTR
DTR
(terminal de dados pronto)
46 4 6DSR
Terminal PanelView Plus
Porta DF1
Modem
Modem
Isolador óptico
Controlador
