176 Publicação 2711P-UM001J-PT-P – novembro 2009
Capítulo 7 Conexões do terminal
DH-485/DH+/Módulo de E/S
remota
Os terminais com módulo de comunicação DH-485/DH+/E/S remota
suportam comunicação com essas redes.
• Redes DH+
• Redes DH-485
• Redes de E/S remota
Só é possível comunicar-se com uma rede de cada vez.
Os terminais 700 a 1500 suportam todos os protocolos em um só módulo. Os
terminais 400 e 600 necessitam de um módulo separado para cada protocolo.
As conexões DH+, DH-485 e de E/S remota são diferentes entre os módulos
para os terminais 400 e 600 e 700 a 1500.

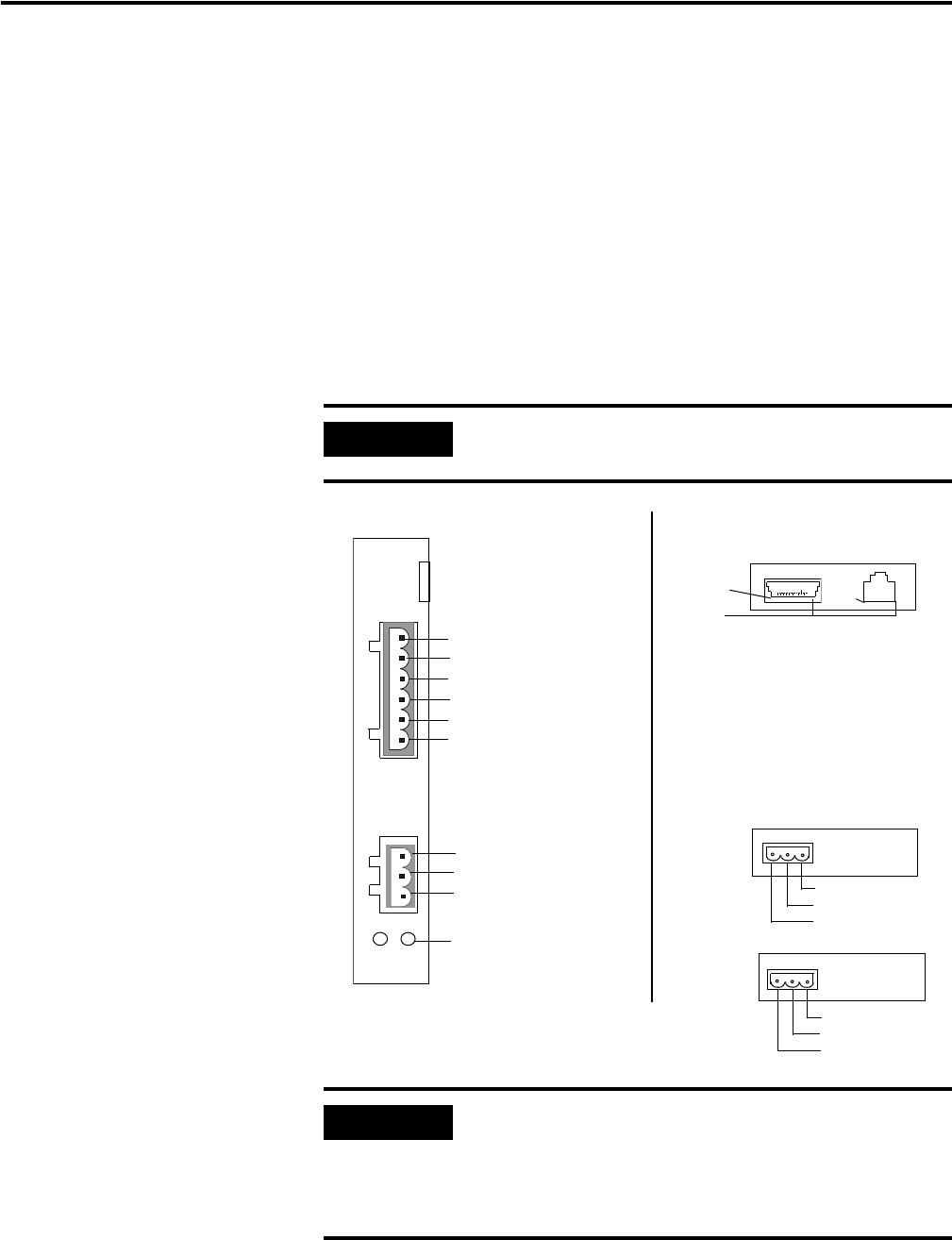

Conexões de módulo
Consulte a documentação de seu controlador para obter as
conexões de controlador apropriadas.
Ao utilizar o módulo DH-485, código de catálogo 2711P-RN3
com os terminais PanelView Plus 400 e 600, o comprimento do
cabo não deve ultrapassar 30 m (98 pés) para cumprir as
especificações CE. Para comprimentos de cabo superiores,
utilize os módulos 1761-NET-AIC ou 1747-AIC.
Allen
Bradley
DH-485
1
2
3
4
5
6
3
2
1
DH+
E/S remota
E/S remota
*
3. Vazio
2. Blindagem/
drenagem
1. Azul
DH+
*
3. Azul
2. Blindagem/
drenagem
1. Vazio
1. Aterramento
2. Blindagem/drenagem
3. Terra de sinal
4. Canal B
5. Canal A
6. Resistência de extremidade
Indicador LED de status
Terminais 700 a 1500
Terminais 400 e 600
Módulo de comunicação DH-485
Módulo de comunicação DH+
*
Módulo
*
de comunicação de E/S remota
(rack simples)
Azul (linha 1)
Vazio (linha 2)
Blindagem/dreno
Azul (linha 2)
Vazio (linha 1)
Blindagem/drenagem
Conector
de comunicação
Conector
de programação
1. Dados_H
2. Dados_L
3. +24 Vcc habilitar
4. Energia 1
5. TX habilitar
6. Blindagem
7. Aterramento
8. Energia 2
Pino 1
Pino 8
O módulo DH-485
é isolado
eletricamente
da rede.
Pino 8
12
3
12
3
* Utilize um cabo Belden 9463 twinaxial ou
equivalente, cod. cat.. 1770-CD.
