Publicação 2711P-UM001J-PT-P – novembro 2009 179
Conexões do terminal Capítulo 7
Conexões DH-485 para terminais 400 e 600

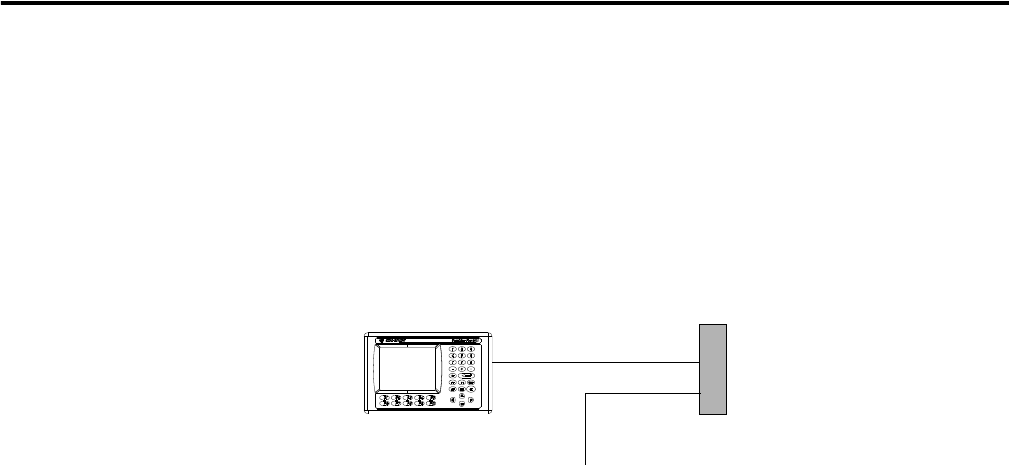

Esta seção mostra as conexões entre um terminal 400 e 600 com módulo de
comunicação DH-485 e um controlador SLC ou ControlLogix, através do
módulo AIC+.
PanelView Plus 400 ou 600
com módulo DH-485
Cabo 1784-CP14
Ao controlador ControlLogix ou SLC
AIC +
RS-232
Cabo 1761-CBL-PM002
