Capítulo 6 Instalar e substituir componentes
Antes de substituir o módulo de lógica, você deve remover o módulo de
comunicação, caso o mesmo esteja fixado. Também será necessário remover a
memória RAM e o CompactFlash internos do módulo lógico para reutilizar no
novo módulo de lógica.
Siga esses passos para substituir um módulo de lógica.
1. Desconecte a alimentação do terminal.
2. Desconecte todos os cabos de energia e comunicação.
3. Posicione o terminal com o visor virado para baixo em uma superfície
limpa, plana e estável, para evitar arranhões se o terminal for removido
do painel.
4. Remova os quatro parafusos que fixam o módulo de comunicação, caso
o mesmo esteja fixado, ao módulo lógico e levante o módulo de
comunicação cuidadosamente, afastando-o do módulo de lógica.
5. Afrouxe os seis parafusos prisioneiros que fixam o módulo de lógica ao
módulo de visor.
6. Levante o módulo de lógica cuidadosamente, afastando o mesmo da
parte traseira do módulo de display.
7. Em caso de reutilização da memória no novo módulo lógico:
• remova a memória RAM e o CompactFlash interno do módulo de
lógica.
• insira a memória RAM e o CompactFlash interno no novo módulo
de lógica.
8. Instalar o novo módulo de lógica.
9. Fixe o módulo de comunicação, se for necessário.

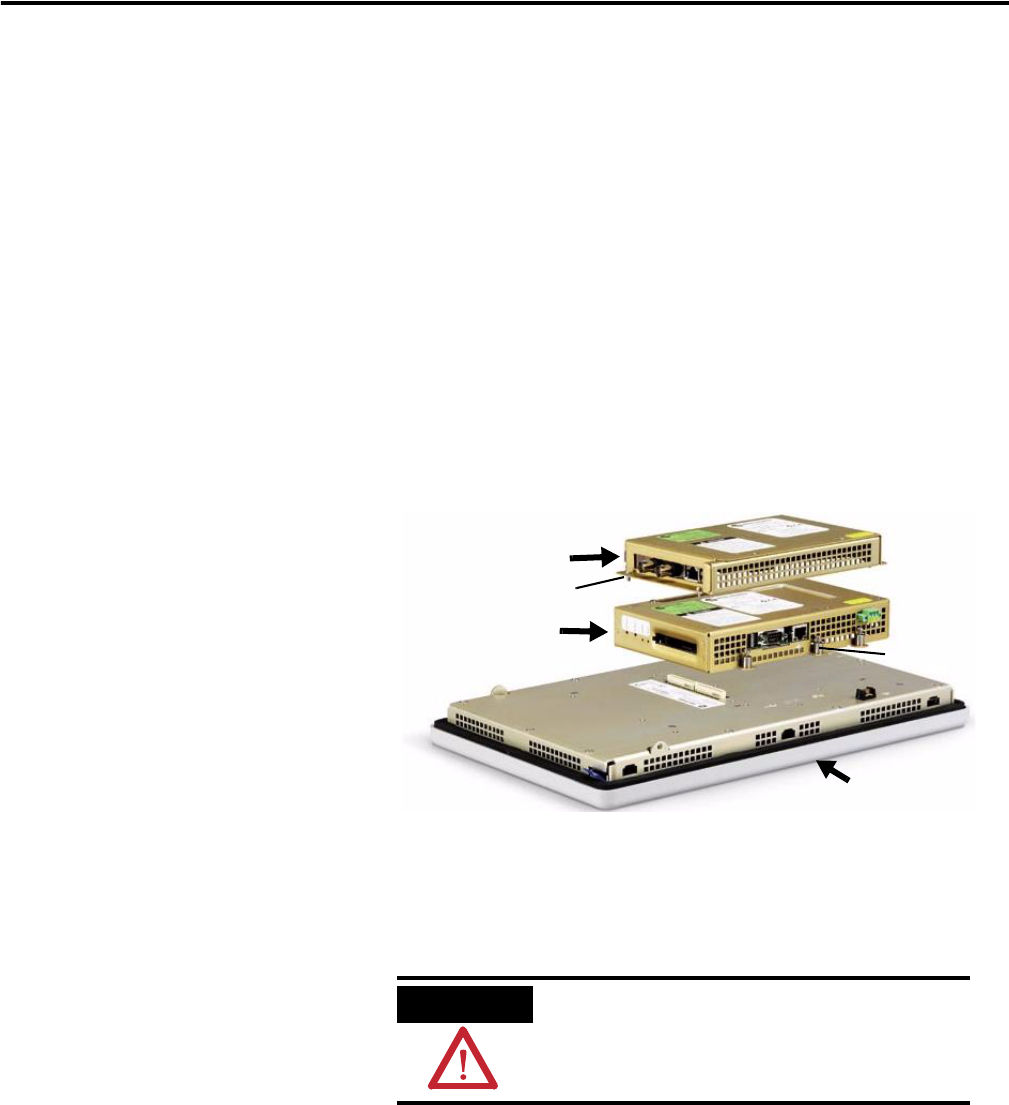

Módulo de lógica
Módulo de comunicação
Módulo de visor
Parafuso prisioneiro
Parafuso
Utilize uma pulseira ESD adequadamente aterrada
antes de tocar os componentes eletrônicos do
módulo de lógica.
