Capítulo 6 Instalar e substituir componentes
Siga esses passos para substituir a bateria.
1. Desconecte a alimentação do terminal.
2. Coloque o terminal com o visor para baixo em uma superfície estável e
plana.
3. Retire o módulo de comunicação, se estiver encaixado, do módulo de
lógica, removendo os quatro parafusos.
4. Afrouxe os seis parafusos prisioneiros que fixam o módulo de lógica ao
módulo de visor.
5. Suspenda cuidadosamente o módulo de lógica do terminal e vire-o para
exibir a placa de circuito.
6. Localize a bateria na placa de circuito.
7. Remova a bateria suspendendo-a pela lateral.

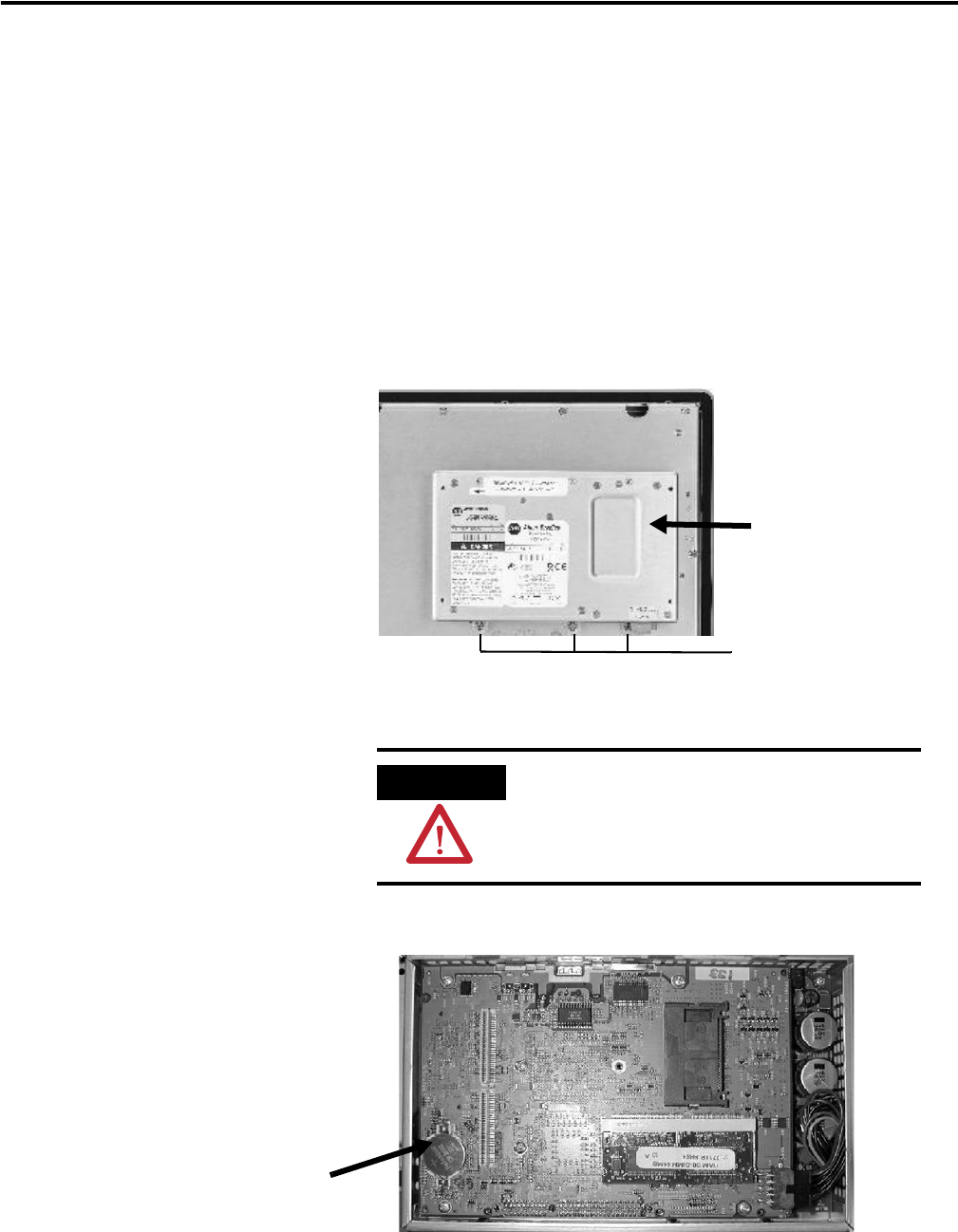

Parafusos prisioneiros na
parte superior e inferior
Módulo de lógica
Utilize uma pulseira ESD adequadamente aterrada
antes de tocar os componentes eletrônicos do
módulo de lógica.
Remova a bateria levantando a
borda indicada pela seta
