DEUTSCHE
RESOLV 50a bedienen

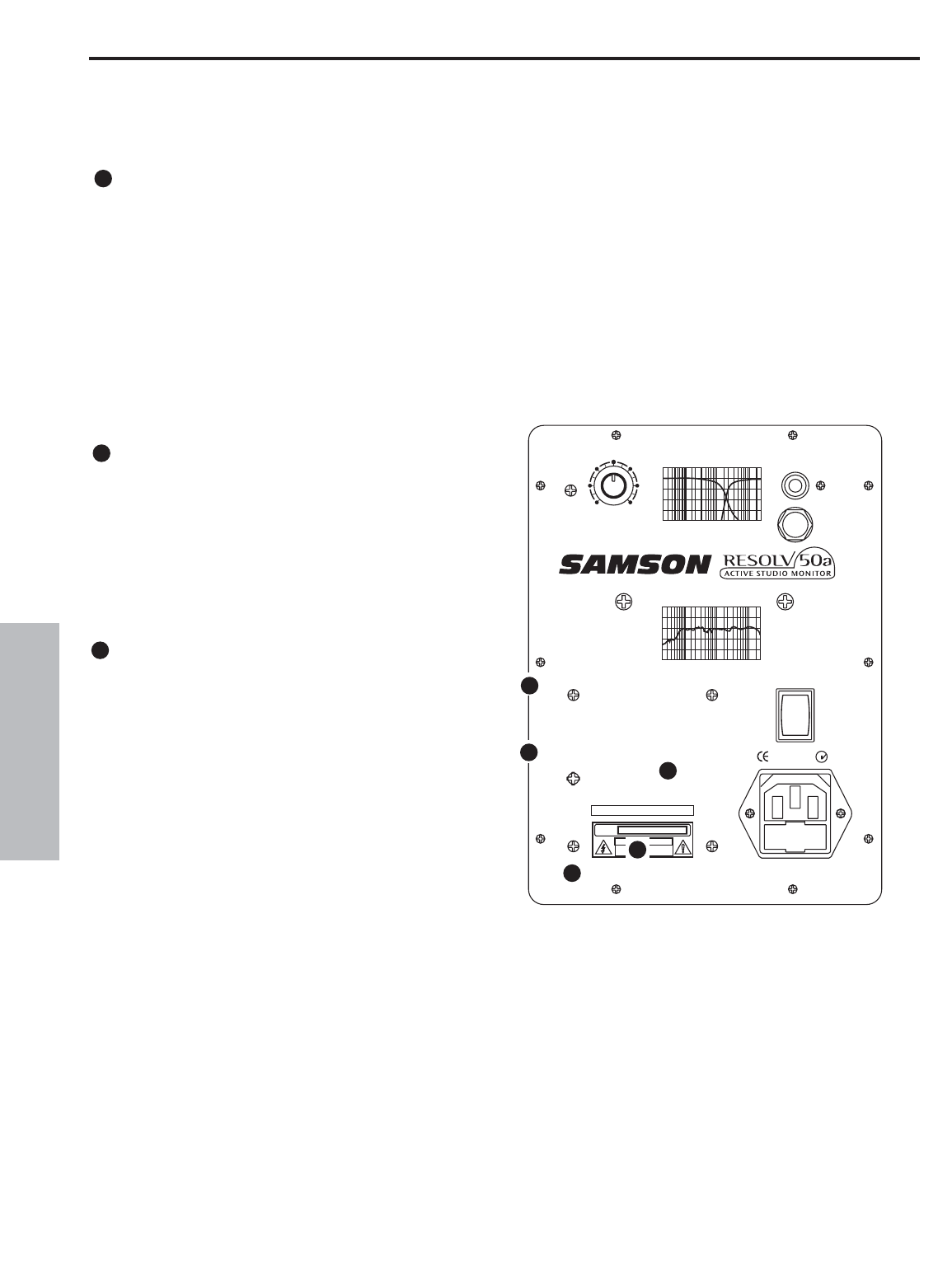

RESOLV 50a Bedienfeld - Fortsetzung
VOLUME-REGLER
Mit dem Volume-Regler stellen Sie den Gesamt-Ausgangspegel des RESOLV 50a ein. Drehen Sie den
Volume-Regler vorm ersten Betreiben des Monitors ganz zurück und erhöhen Sie dann den Pegel auf
eine angenehme Abhörlautstärke.
Eingänge und Ausgänge
Der RESOLV 50a bietet eine breite Auswahl an Eingängen, an die sich die verschiedensten
Audiogeräte, wie Aufnahmepulte, Hard Disk-Recorder, CD Player und Soundkarten, anschließen
lassen. Die Eingänge werden im folgenden Abschnitt detailliert beschrieben. Auf Seite 12 finden Sie
zudem ein Verdrahtungsdiagramm.
CINCH AUDIO-EINGANG – Über den Cinch-
Eingang können Sie asymmetrische Signale von
–10 dBV Geräten einspeisen.
1/4” KLINKEN AUDIO-EINGANG – Über die
symmetrische TRS 1/4” Klinkenbuchse können
Sie symmetrische oder asymmetrische Line-
Pegel-Signale anschließen. Der 1/4” Eingang
verfügt über eine Schaltfunktion, die bei
Belegung der Buchse die Cinch- und/oder XLR-
Eingänge ausschaltet und den 1/4” Eingang ein-
schaltet. Dadurch erhalten Sie einen komfort-
ablen Patch-Punkt zum schnellen Einschleifen
einer zweiten Signalquelle für Tests oder
Betriebserweiterungen.
VOLUME
010
+4 INPUT
-10 INPUT
POWER
ON
OFF
DESIGNED AND ENGINEERED IN THE UNITED STATES BY SAMSON TECHNOLOGIES
www.samsontech.com
CAUTION
S/N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
115-230 vac ó 50Hz/60Hz 175W
POWER
RATING
MADE IN CHINA
ACTIVE MONITOR SPECS:
• 70Hz – 20kHz
• BIAMPED 50 WATT WOOFER
COPOLYMER CONE
• 20 WATT TITANIUM FERRO FLUID
TWEETER
• TIME ALIGNED WAVEGUIDE
• MAGNETICALLY SHIELDED
WARNING:
RESOLV MONITORS CAN ACHIEVE
EXTREMELY HIGH SOUND
PRESSURE LEVELS. USE CAUTION
OR HEARING DAMAGE MAY RESULT
10
-50
-30
-15
0
30
50
100
1K
10K 30K
dBr
FREQUENCY RESPONSE FREQUENCY (Hz)
10
-27
-21
-15
-9
0
5
100
1K
10K 30K
FREQUENCY (Hz)CROSSOVER
dBr
5
6
6
7
5
4
3
4
3
