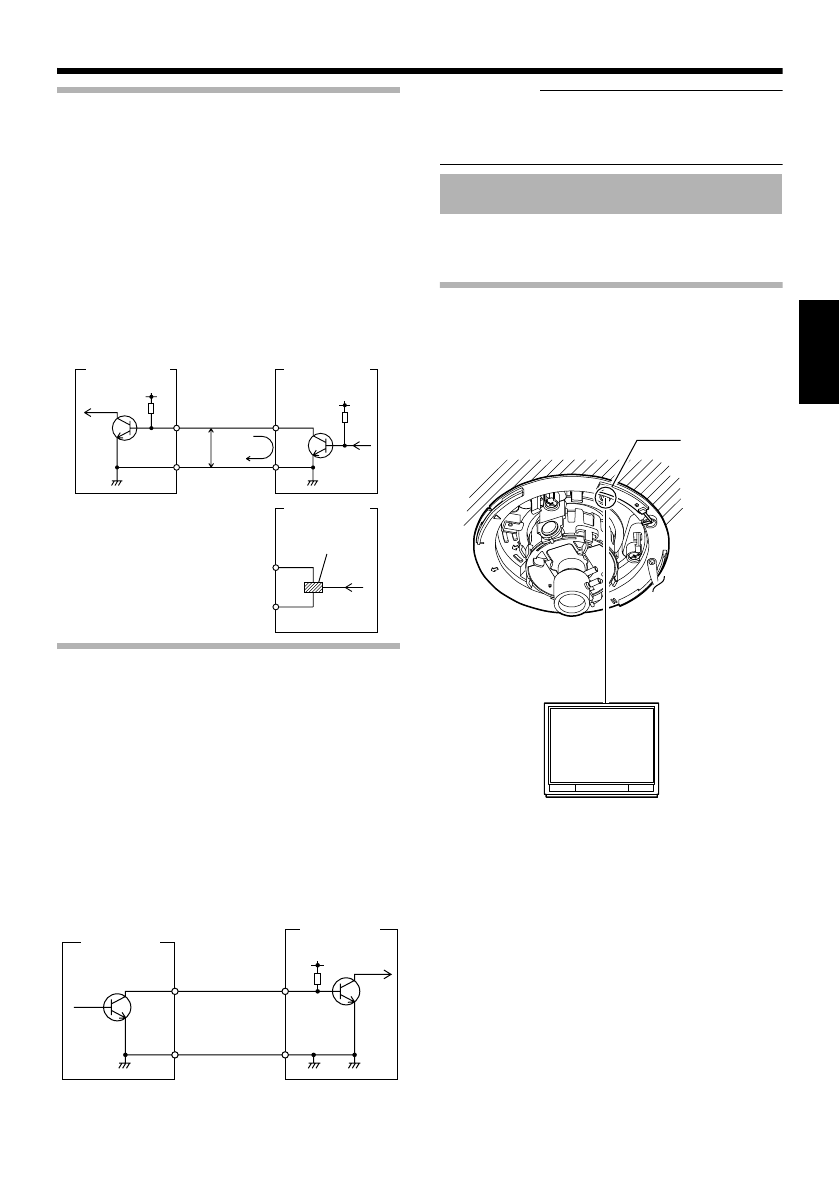

Entrée d’alarme
Connecter cette borne aux appareils détecteurs,
tels que senseur infrarouge, senseur de porte,
détecteur de métal, commutateur manuel, etc.
Ⅵ Spécifications d’entrée
● Entrée Relais anti-tension NPN, collecteur
ouvert
● Il est possible de choisir la polarité de la
détection d’entrée par l’application
● Débit maintenu ou impulsion (500 ms et
supérieur)
● Courant du circuit à faible tension: 0,3 mA
● Tension appliquée à haut niveau: 3,3 V
Sortie d’alarme
Connecter cette borne aux appareils
annonciateurs, tels qu’annonciateurs,
indicateurs, lumières, avertisseurs sonores, etc.
Ⅵ Spécifications de sortie
● Équivalent au collecteur ouvert NPN de sortie
(Utiliser Internet Explorer pour configurer la
logique de sortie)
● Tension appliquée permise: DC 12 volts et
moins
● Tension de débit permise: 50 mA
● Sortie temporaire (100 ms à 5000 ms)
(Configurer le temps par Internet Explorer)
Remarque:
● Brancher le câble de mise à la terre de cette
caméra à la mise à la terre de l’appareil
annonciateur.
Une fois que la caméra est installée, régler les
paramètres de l’image pendant le visionnant de
l’image.
Montage du moniteur d’essai
Connecter la borne [MONITOR] de la caméra à
un moniteur d’essai pour régler l’angle de prise
de vue, l’image et le foyer.
T La caméra doit être sous tension pour
procéder aux réglages.
DC3.3 V
R
3.3 V
0.3 mA
VCC
OUT
GND
GND
OUT
R
GND
(Circuit équivalent
d’entrée d’alarme)
Entrée 1
ou entrée 2
Exemple de
senseur (1)
Exemple de
senseur (2)
Commutateur
relais, etc.
Caméra
IN
R
DC 12 V
GND
GND
Exemple
d’appareils
annonciateurs
(Circuit équivalent de sortie d’alarme)
Sortie 1
ou sortie 2
Caméra
Réglage des images
Borne
[MONITOR]
75 Arrivée K
Moniteur d’essai
